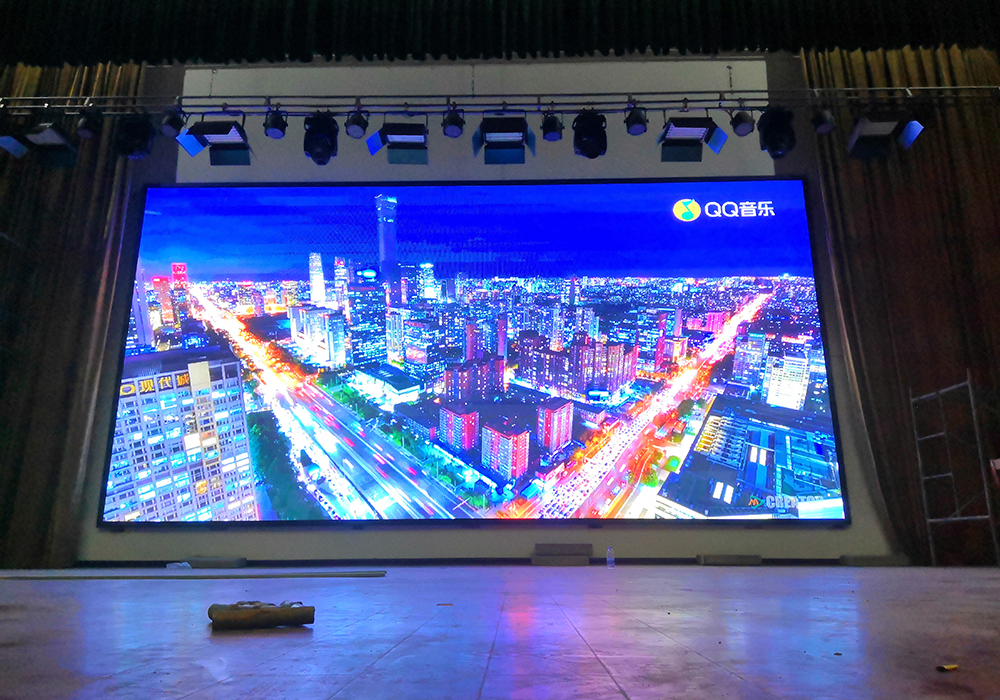

在安裝一個室內LED顯示屏時，常用的方法會選擇購買邊框、模塊、線纜、電源、控制卡等材料自行組裝。

PART 01

邊框

根據正在制作的現有小屏幕的示例制作一個結構。從市場上買4塊4*4方鋼，4塊2*2方鋼(6米長)。先用4*4的方鋼做一個T型架(可以根據自己的情況定制)。大框的尺寸是4850mm*1970mm，因為小框里面的尺寸是屏幕的尺寸，方鋼是40mm，所以就是這個尺寸。

焊接時，盡量用鋼角尺焊成90度角。那個中號不重要。T型架完成后，開始在上面焊接小方鋼。小方鋼內部尺寸為4810mm*1930mm，邊角和中間部分用剩余的4*4方鋼切割成小塊，焊接方不銹鋼。

小框做好之后，開始焊接背條，用板測量前兩片，找到尺寸后再一路向下焊接。背面寬40mm，長1980mm左右，只要兩端能焊好就行。焊接完成后，就可以在大廳安裝框架(根據背面)。在墻頂做兩個角鋼掛鉤。

PART 02

安裝電源、控制卡和模塊

掛架掛好后，四周留一個10mm左右的空隙，因為室內的屏風不能做成帶風扇的箱型框架，就簡單的靠這個10mm的空隙通風。

安裝電源時，先連接兩條成品電源電纜，5V輸出一定要看好，否則會燒壞電源電纜、模塊和控制卡。

每根成品電源線都有兩個連接器，因此每根電源線可以承載四個模塊。然后，在電源之間進行220V連接。只要用2.5平方的軟銅線把每排串在一起，每組220V的電力電纜就會接到配電柜的開路端子上。

從配電室到LED展示柜的電纜必須在屏幕安裝前布置好。接通電源后，安裝控制卡。這里控制卡用的是同步接收卡。整個電源和控制卡的布局，以及LED顯示屏有來自工廠的電源和系統接線圖。只要嚴格參照接線圖，就不會出錯。一般工程師自己也可以根據電源和卡的數量來估算出線的方式。

PART 03

接收卡與模塊連接

這里，每張卡有三排模塊，總共36塊板。這樣每三排安裝一個卡，從最近的電源取5V給卡上電。注意，這五塊卡是用網線連接的，電源接頭附近的網絡端口是輸入端口。

右邊第一張牌也是頭牌。輸入接電腦的千兆網卡，然后輸出網口接第二張卡的輸入口，第二張卡的輸出口接第三張卡的輸入口，這樣一直到第五張卡，輸入接第四張卡的輸出。輸出為空。

在安裝模塊之前，需要使用不銹鋼包邊，這只是為了美觀，也是安裝單位的要求。找了做不銹鋼的師傅量尺寸，估計量完鋼結構后放大了5mm，這樣不銹鋼包邊就可以擋住，方便安裝。

PART 04

安裝模塊

緊固不銹鋼邊緣后，可以打開上部模塊。建議自下而上安裝模塊，從中間開始向兩側安裝。關于這種安裝方式有很多爭議。從底部安裝的主要目的是保持水平和垂直水平在正常的控制范圍內。尤其是屏幕面積大了以后，更容易失控。特別是小間距要求太高，有些縫隙不符合要求，需要微調。

安裝間距太小的工程師知道，即使精密模具從模塊或盒子中出來，仍然存在誤差。幾根線錯位會導致整條線錯位。其次，從中間向兩邊安裝，可以分成兩組人甚至四組人進行作業，節省安裝時間。即使遇到安裝錯位的問題，也基本不會影響另一批人員的進度。

自帶工具。如果排線損壞，再剪一次，只需壓兩端，然后安裝固定夾即可。

很多時候因為背條支撐不平整的模塊，所以安裝的時候要把線卡剪掉。當線纜插入模塊時，紅邊向上，模塊的箭頭也向上。

如果沒有標有箭頭的模塊，模塊上的印刷字必須朝上。模塊之間的連接是模塊前面的輸入連接前一個模塊后面的輸出。

PART 05

調整

安裝四線模塊卡后，打開測試電源。有問題及時解決，因為如果你安裝下一套，這張卡就被覆蓋了，無法測試。另外，如果繼續安裝，也不能及時發現問題。如果你把所有的模塊都安裝上，然后找到問題點，把已經安裝好的模塊去掉，工作量會大很多。

控制卡上有一個測試按鈕，剛剛上電?？梢韵扔眠@個方法測試一下。如果安裝正常，屏幕會依次顯示紅、綠、藍、行、場、點信息，然后再次測試控制電腦，主要是測試網線是否通訊正常。如果正常，安裝下一組，直到安裝完成。
